OPGW光缆光纤复合架空地线光缆 OPGW-24B1-90电力光缆

OPGW光缆说明：
1.光纤放置在架空高压输电线路的地线中。
2.第二步。在传输线上形成光纤通信网络。
3.该结构具有接地和通信双重功能，一般称为OPGW电缆。

OPGW光缆特点：
1.高压大于100kV，跨距大（一般大于250m）
2.易于维护，易于解决线路交叉问题，其机械特性可满足线路大交叉。
3、光纤复合架空地线外层为金属铠装，对高压腐蚀和退化无影响。
4、OPGW施工时必须停电，停电损失大。因此，在110kV以上的新高压线路中，应采用架空地线复合架空地线。

OPGW-24B1-90电力光缆产品结构：
1.光纤类型：单模G652D
2.纤维数：24
3.电缆直径：12.6mm

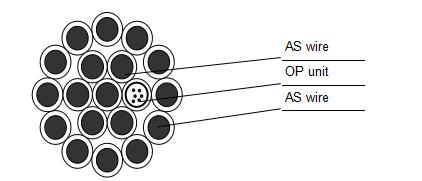

OPGW-24B1-90光缆参数：

Structure		fiber type	No.	Diameter
		G652	24
	Center	20.3% AS wire	1	2.60mm
	Layer 1	20.3% AS wire	5	2.50mm
	Layer 1	SUS Tube	1(contain 24F)	2.40mm
	Layer2	20.3% AS wire	12	2.50mm

技术参数

Cable Diameter	12.60mm
Cable Weight	605KG/km
Supporting Cross Section	88.8mm²
Ralted Tensile Strength	113.0KN
Modulus of Elasticity (E-Modulus)	162kN/mm2
Thermal Elongation Coefficient	13.0x×10-6/℃
Permissible Max.Working Stress(40% RTS)	509.2N/mm2
Everyday Stress (18%-25%RTS)	229-318.3 N/mm2
Ultimate Exceptional Stress (70% RTS)	891.1 N/mm2
DC Resistance	0.972Ω/km
Short Time Current (0.25s, 20℃~200℃)	13.1kA
Short Time Current Capacity I2t	42.8kA2S
